Choix d'une alimentation 12 volts à fort ampérage

Ayant pour habitude de travailler très fréquemment avec des éléments en 12V (arduino, relais, compresseur à air, électrovanne, pompe à eau et à air, etc...); j'ai très souvent besoin d'une alimentation capable de débiter un fort ampérage avec une tension d'environ 12 volts.

Voici, récapitulées ci-dessous, les différentes possibilités qui s'offrent à nous.

Alimentation CIBI

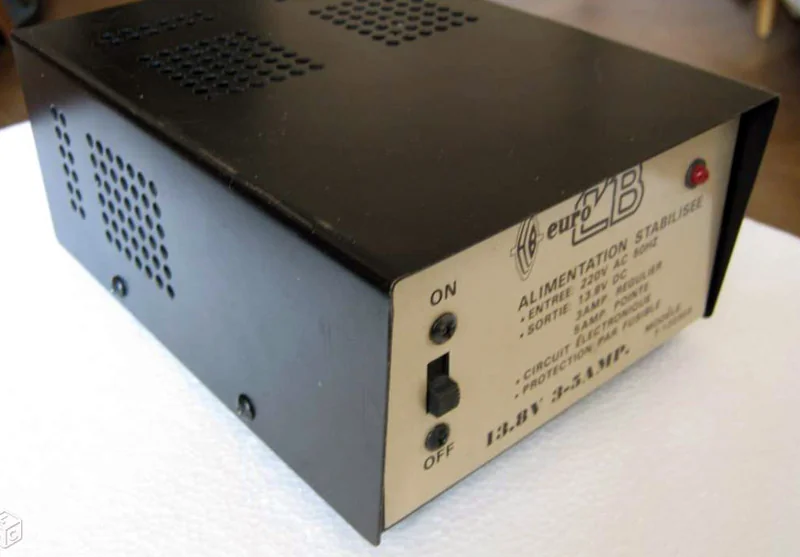

Alimentation de Cibi EuroCB
Une alimentation de CIBI EuroCB

Pendant un temps, j'utilisais une alimentation de Cibi (EuroCB) de 13.8 Volts pour 10 Ampères. C'est une alimentation lourde et fiable, et peu onéreuse (une trentaine d'euros sur Le Bon Coin par exemple). Problème, il n'existe pas - à ma connaissance - d'alimentation de CIBI capable de débiter des gros ampérages. De plus, elle débite 13.8V, ce qui n'est pas forcément nécessaire (ni bénéfique) pour des composants 12 volts.
Si d'aventure vous vous tournez vers cette solution, vous pourrez (parfois) en trouver .

Mon avis : une solution correcte si vous en avez une de disponible, ou que vous en trouvez une à petit prix (vide-greniers, etc). Si vous avez de gros besoins en terme d'ampérage, oubliez !

Alimentation de PC

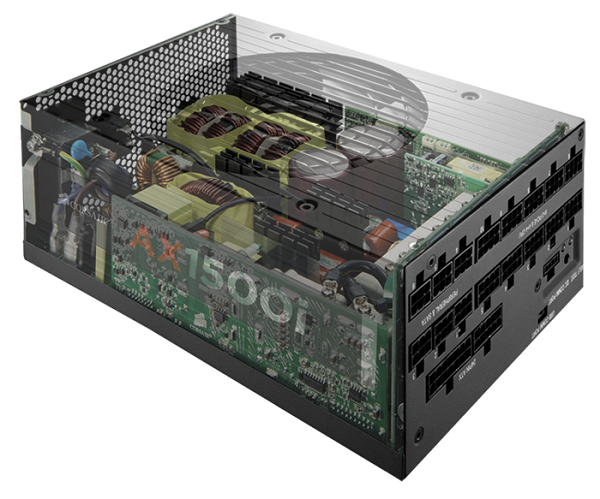

Alimentation PC Corsair AX1500i
Alimentation PC Corsair AX1500i

J'ai très fréquemment utilisé des alimentations d'ordinateur, que je récupérais pour rien. Elles ont l'avantage de fournir un courant stable en 3.3V, 5V et 12V, qui sont des tensions fréquemment rencontrées. Certaines sont capables de fournir un gros ampérage, mais attention, il faut qu'elles soient monorail ! Car sur les multi-rails, vous lirez souvent, entre autres données :

30A - 360 Watts
12V1 : 15A , 12V2 : 15A

Ce qui veut dire que vous avez deux rails, et en conséquence que vous ne pouvez pas bénéficier des 30 ampères (au maximum 15 pour chaque rail, donc !).

Dans le cas des alimentations monorail, tout la puissance est disponible. Méfiez vous en revanche du diamètre des fils, il est préférable de raccorder tous les "+" entre eux, et tous les "-" entre eux. Car certaines alimentations monorail montent jusqu'à 1500W (12V x 125 ampères), comme la Corsair AX1500i, . Sur les données techniques, méfiez-vous également du fait qu'ils annoncent parfois une puissance totale, pour les voltages 3.3V, 5V et 12V. En fait, sur la fiche technique, vous devez réellement avoir écrit, par exemple, pour une alimentation 600W : 12V-50A.

Mon avis : excellente solution quand on peut récupérer des alimentations "pas cher", et très bonne également sur des puissances "moyennes" (700W / 800W). Vous pouvez tabler sur un coût d'environ 70€ pour une alimentation 700W (environ 60A en 12V), comme celles de la marque . Un des avantages des alimentations PC est leur excellente stabilité (indispensable lorsqu'on alimente des cartes mères ou des processeurs), ainsi que leur excellent rendement.

Alimentation stabilisée "de laboratoire"

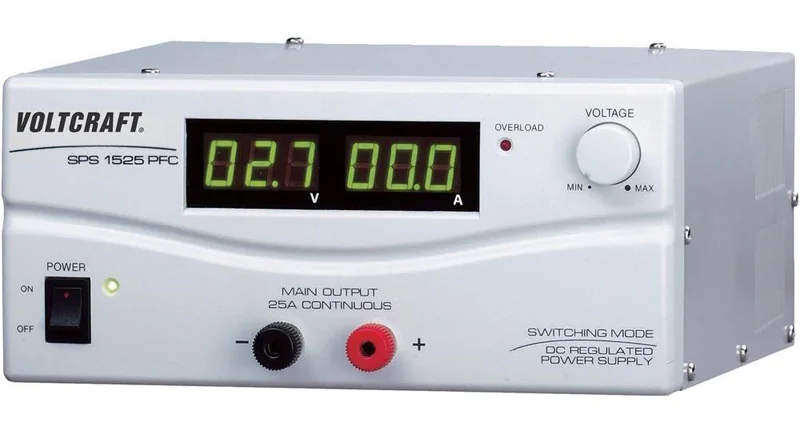

Une alimentation stabilisée de laboratoire de la marque Voltcraft
Une alimentation stabilisée de laboratoire de la marque Voltcraft

Pour ma part, je n'en ai jamais utilisé, trop chères, et pas assez d'ampérage disponible (dans des prix raisonnables, j'entends). Je serais donc d'assez mauvais conseil ! L'intérêt est qu'elles sont précises, que la tension et l'ampérage sont réglables (ce qui ne nous est pas forcément utile, donc bon...). Vous pouvez vous tournez vers la marque VoltCraft, qui est un bon rapport qualité/prix. Vous en trouverez , si cela vous tente ! Comptez environ 200€ pour une alimentation réglage qui monte à une vingtaine d'ampères (ce qui n'est pas donné, à mon humble avis...).

Mon avis : à part dans le cas précis où vous avez besoin de faire varier le voltage, je n'en vois pas l'utilité.

Bloc d'alimentation universel

Une très bonne solution en terme d'ampérage disponible / prix : 12V / 50A ( 600W ) pour 55€ frais de port inclus. Cette alimentation (référence SOPOM s-600-12) à découpage comporte des protections contre les courts-circuits et la surcharge, un sélecteur de tension d'entrée 110/220V, et un ajustement fin de la tension de sortie (autour des 12 volts, donc). Parmi les inconvénients, on peut citer l'absence d'interrupteur on/off (c'est branché, ça marche direct), et le fait qu'elle soit livrée sans aucun câble.
Toutes les connexions se font au moyen d'un bornier à vis.

Il y a trois sorties + / - , j'ai relié tous les + entre eux, et tous les - entre eux (ne sachant pas si l'ampérage disponible se divisait entre les trois sorties, là au moins je suis sûr de pouvoir en bénéficier), via des . Ensuite, j'ai pris un cable d'alimentation classique (neutre/phase/terre) d'unité centrale de PC, que j'ai coupé au niveau de la prise de l'alimentation, et que j'ai monté au niveau du bornier. Notez également que le boitier de l'alimentation est taraudée afin d'être fixée dans des racks, par exemple.

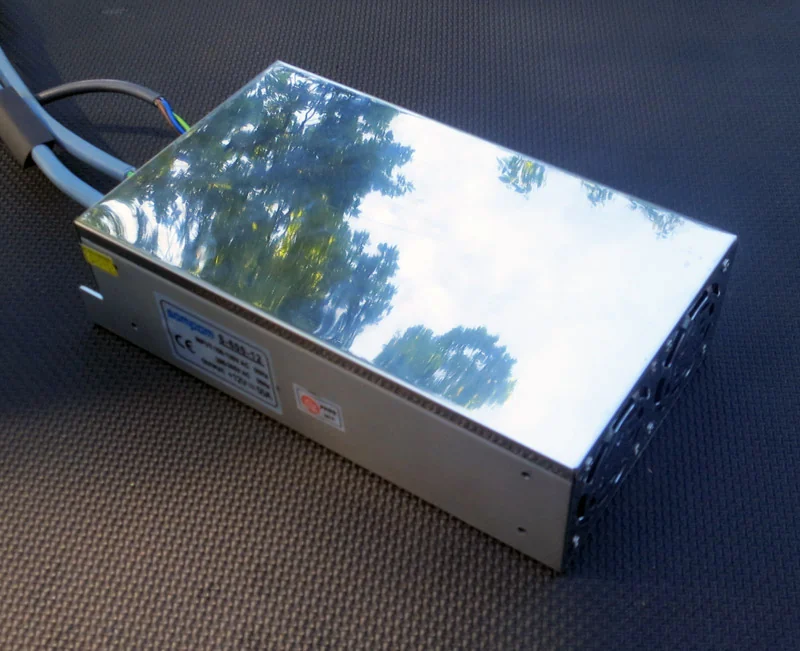

L'alimentation 600W
Un bon bloc d'environ 1.6kg !

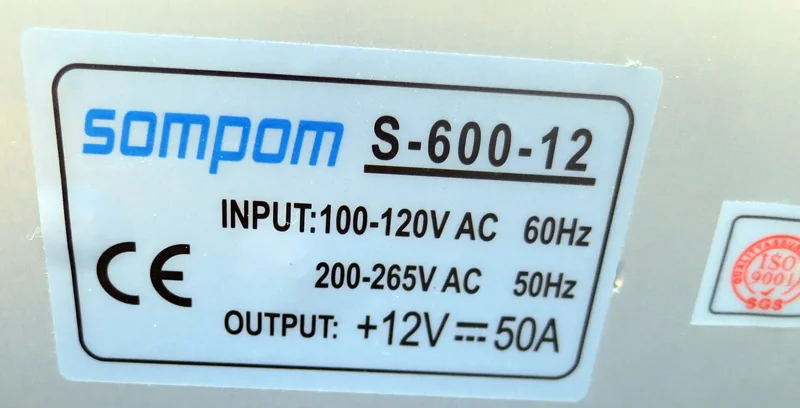

Caractéristiques de l'alimentation
Les caractéristiques de l'alimentation

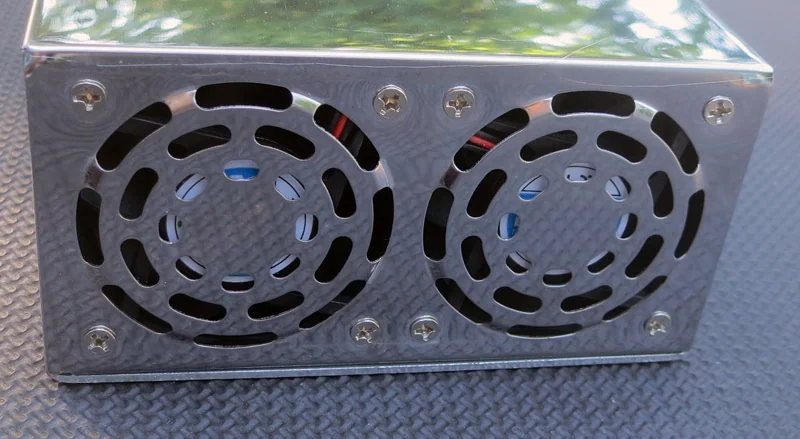

Refroidissement de l'alimentation
Le refroidissement de l'alimentation, via deux gros ventilateurs

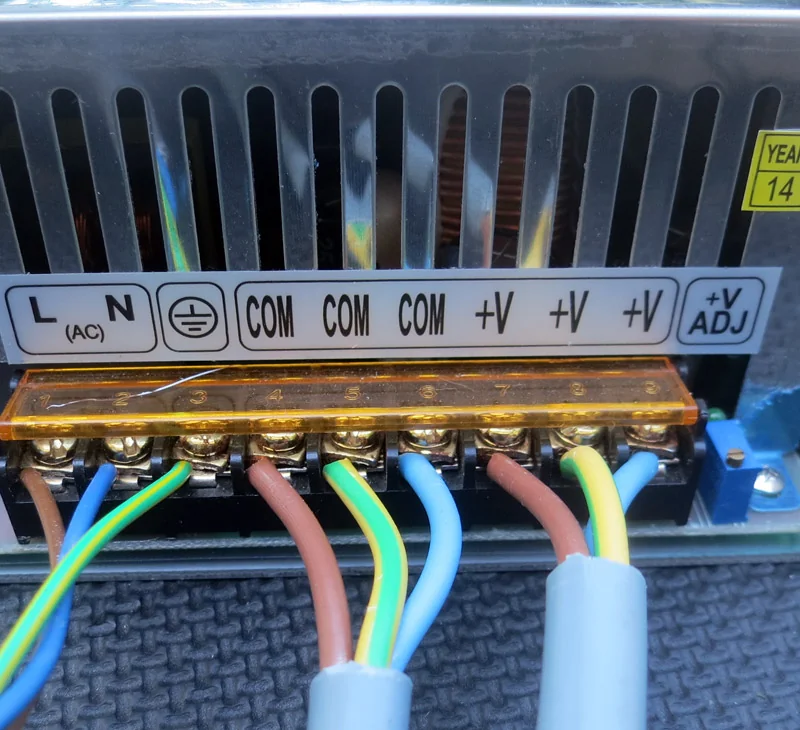

Bornier de l'alimentation
Le bornier, avec mes branchements de pro ! Respect des normes, toussa toussa...

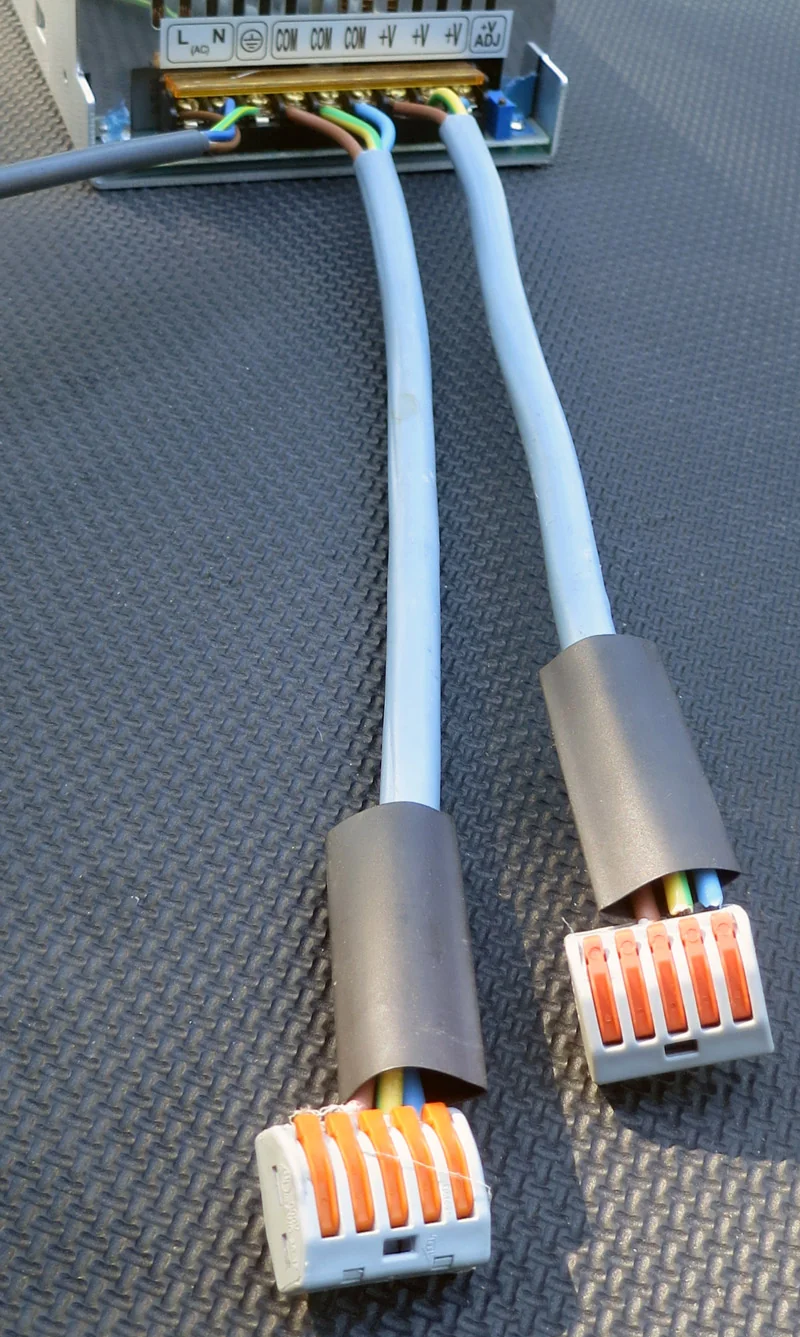

Les câbles en sortie
Les fils de sortie reliés via des connecteurs WAGO. J'ai donc ma sortie 12V 50A disponible.

Mon avis : c'est la solution que j'ai adopté, au final. Donc, sauf si vous avez besoin d'un ampérage encore supérieur, cela me semble le meilleur choix. Vous pourrez les trouver (pensez à faire la recherche dans "Monde entier", car elles viennent de Chine).

Mise à jour du 31-05-2015 : un modèle d'alimentation 12V produisant 800W (=66 Ampères) est disponible pour 66€ frais de port inclus en cliquant ici.

Si un des produits listés dans l'article n'est plus disponible, envoyez-moi un message afin que je le mette à jour.
Cet article vous a plu ? Merci de le partager sur les réseaux sociaux :
Qui est l'auteur ?

Passionné de nouvelles technologies, je propose mes services de développement Web, principalement dans l'élaboration de scripts et d'algorithmes sur mesure, ainsi que plus généralement dans la réalisation de sites internet évolués (e-commerce, etc...) et du référencement (SEO). De même, je réalise également tous types de montages et prototypes, pour des applications professionnelles ou personnelles.
N'hésitez pas à me contacter pour toute demande !

Abonnez-vous à ce blog par email

Rentrez votre adresse email pour vous abonner au blog et recevoir un e-mail à chaque nouvel article :

8 commentaires

  1. image alexis alexandre

    bonjour , clair , net et précis , merci

  2. @alexis alexandre :
    Merci à vous pour votre intérêt !

  3. image paydase

    Bonjour,
    Très clair et simplement expliqué.
    Deux questions sur l'alim que vous avez choisie et qu'on peut trouver sur ebay, par exemple:
    http://www.ebay.fr/itm/600W-12V-50A-Regulated-Switching-Power-Supply-For-CCTV-Support-Range-100-110-220-/401092280693?hash=item5d62f68175:g:3f4AAOSw2ENW8APN
    1. A l'usage, est-il vraiment nécessaire de mettre en parallèle les bornes de sortie pour avoir 50 A ou était-ce une précaution inutile?
    2. Est-il possible de régler une tension de sortie vers 13.2-13.4 V avec le potentiomètre bleu prévu (ce sont ces valeurs qui sont utiles pour travailler sur la reprogrammation automobile en support d'une batterie) et cette tension reste-t-elle bien régulée sous charge?

  4. @paydase :
    Bonjour, hélas je ne l'ai plus, je ne peux vous répondre.
    Si quelqu'un en a fait l'acquisition et peut vous répondre, ce serait sympa.

  5. Je suis également à la recherche d'informations sur le sujet.. Si quelqu'un est capable d'y répondre, je suis également preneur !

  6. image metus

    j'ai des alim ordinateur et je souhaite connaître comment et quel fil pour obtenir du 12 volt car je fais du train et j'ai besoin de pas mal de transfo, donc les alim ordi sont très bonne pour cela
    Merci d'avance pour les réponses

  7. @metus :
    Bonjour, le +12V est en général sur le fil jaune, et vous pouvez prendre n'importe quel fil noir pour le -

  8. image filipo

    Bonjour à vous, je désire alimenter dans mon garage un ensemble hi-fi de voiture qui se compose de:
    => un autoradio pioneer
    => deux hp pioneer (3 voies) de 350 w chacun qui sont branchés chacun sur un ampli sony de 230 w demandant une trentaine d'ampères chacun de consommation.
    Quelle alimentation dois-je prendre pour une utilisation optimale.
    Merci de votre réponse et de préférence par mail avec vos explications qui sont absolument claires et sympa.
    Cordialement.
