Présentation de la société Redodo
La société Redodo a été fondée en 2020.
Elle est avant tout spécialisée dans les batteries de type LifePo4, avec différents voltages et capacités.
Elle propose également des accessoires comme des onduleurs, des convertisseurs DC/AC et DC/DC, ainsi que des contrôleurs de charge (l'objet de notre article aujourd'hui !).
Vous pourrez retrouver toute leur gamme sur leur site internet.. Utilisez le code de réduction SERGENTBRICO pour avoir 5% sur votre commande chez Redodo !
Qu'est-ce qu'un régulateur de charge solaire ?
Un régulateur de charge solaire, également appelé contrôleur de charge solaire, est un dispositif électronique essentiel dans les systèmes d'énergie solaire photovoltaïque. Son rôle principal est de contrôler et de réguler la charge de la batterie en veillant à ce qu'elle soit chargée de manière optimale.
Voici quelques-unes de ses fonctions clés :
Protection de la batterie
Les régulateurs de charge solaire protègent les batteries en évitant qu'elles soient surchargées ou déchargées excessivement. Cela prolonge la durée de vie utile de la batterie en maintenant ses paramètres de charge dans des limites sûres.
Optimisation de la charge
En ajustant le courant et la tension entrant dans la batterie, le régulateur de charge solaire assure une charge optimale, ce qui maximise l'efficacité du système solaire.
Sortie stabilisée
La plupart des régulateurs sont équipés d'une sortie, généralement en 12 volts, qui permet d'alimenter directement des périphériques basse tension. Ces sorties sont pratiques car elles offrent une source d'énergie stable pour des équipements tels que l'éclairage LED, des pompes, des ventilateurs...
Cette fonctionnalité permet d'utiliser l'énergie solaire collectée directement sans avoir besoin de recourir à la batterie.
En résumé, un régulateur de charge solaire joue un rôle crucial dans la gestion de l'énergie dans un système solaire photovoltaïque, en veillant à ce que la batterie soit correctement chargée et préservée, ce qui contribue à l'efficacité et à la durabilité globales du système.
Régulateurs PWM et MPPT : les différences
Les régulateurs solaires MPPT (Maximum Power Point Tracking) et PWM (Pulse Width Modulation) sont deux types de dispositifs utilisés dans les systèmes solaires photovoltaïques pour contrôler la charge de la batterie.
Voici une brève explication de leurs différences :
Régulateur solaire MPPT (Maximum Power Point Tracking)
Fonctionnement : le MPPT ajuste en permanence la tension de sortie du panneau solaire pour maintenir le point de puissance maximale (MPP), où le panneau solaire produit la puissance maximale.
Avantages : plus efficace dans des conditions de lumière variable et sous des températures changeantes. Il permet d'extraire davantage d'énergie du panneau solaire.
Inconvénients : généralement plus coûteux que les régulateurs PWM.
Régulateur solaire PWM (Pulse Width Modulation)
Fonctionnement : le PWM contrôle la tension de sortie du panneau solaire en ajustant le rapport cyclique des impulsions de charge. Il alterne entre la charge maximale et aucune charge pour maintenir la tension de la batterie à un niveau spécifique.
Avantages : moins coûteux que les régulateurs MPPT, simples à utiliser, conviennent bien pour des systèmes solaires plus petits.
Inconvénients : moins efficaces que les régulateurs MPPT, en particulier dans des conditions de lumière variable. Ils peuvent également provoquer une perte d'énergie.

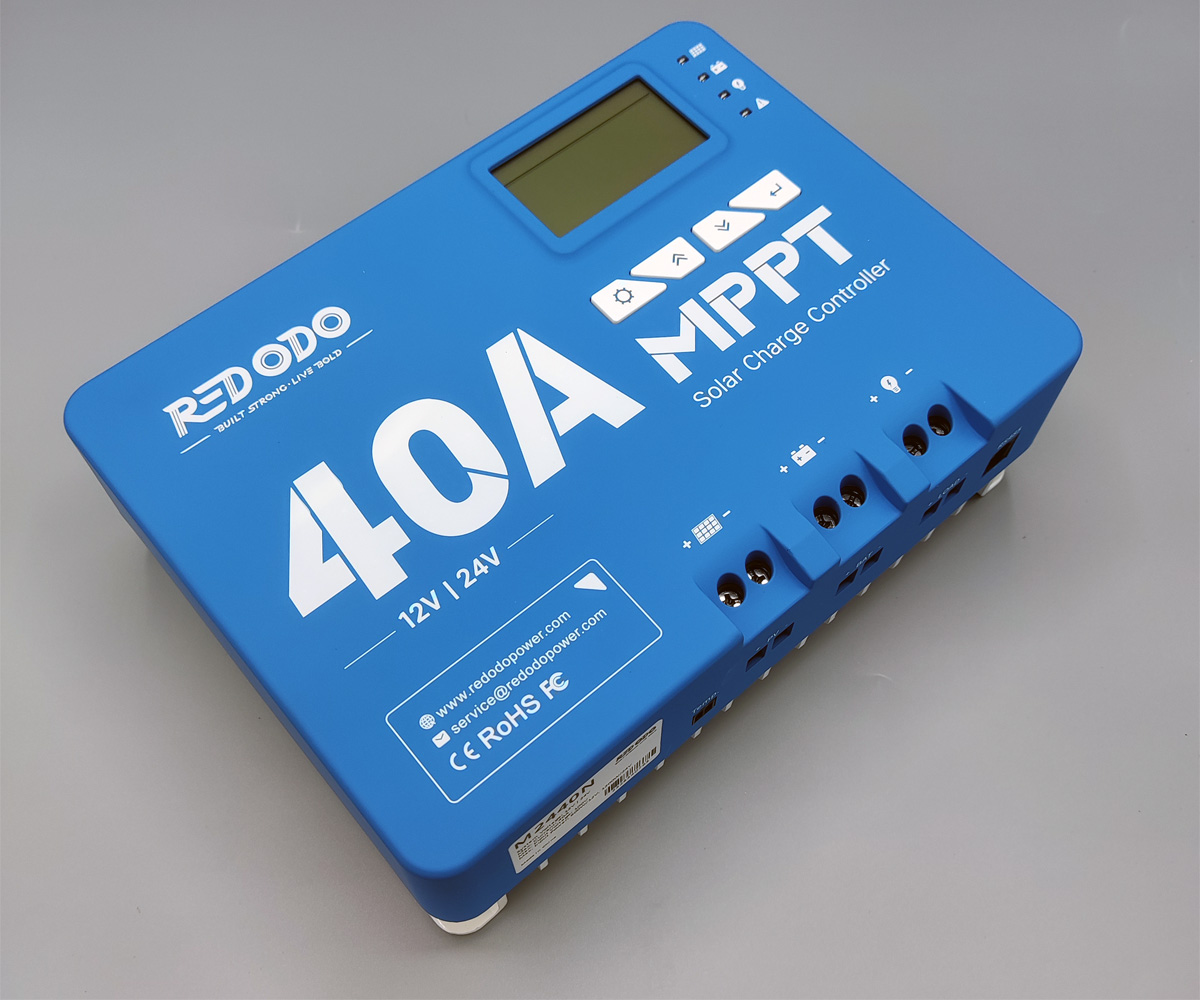

Présentation
Le régulateur solaire que nous allons étudier aujourd'hui est un modèle MPPT, donc faisant partie des plus efficaces, comme vu précédemment.
Il est relativement lourd (2kg) et massif, est équipé d'un écran LCD et d'indicateurs LED, et dispose de quatre boutons de commande.

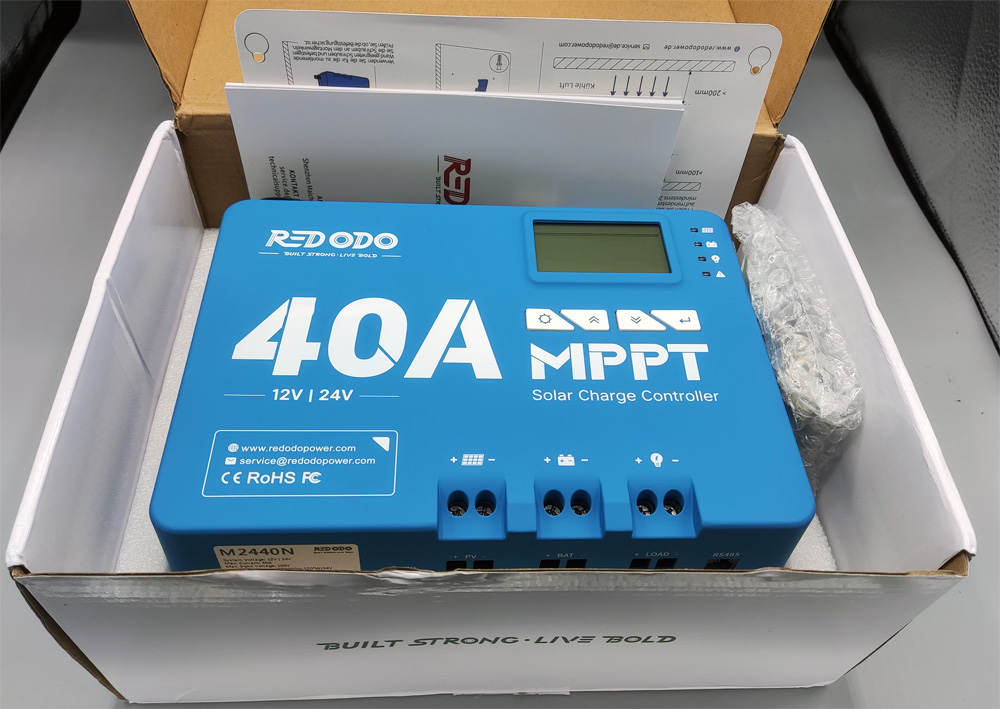

Au déballage, il donne une impression de solidité, la qualité de fabrication est indéniable.
Caractéristiques
- Voltage : 12V/24V/Auto
- Perte à vide : 12mA sous 12V/ 10mA sous 24V
- Voltage de batterie : 9V à 32V
- Voltage maximum en entrée (panneau solaire) ：100V
- Courant de charge maximum : 40A
- Courant de sortie maximum : 20A
- Puissance maximum en entrée : 600W pour 12V / 1200W pour 24V
- Rendement MPPT : 99.9%
- Compensation de température : -3mv/℉ ou ℃/2V
- Température de fonctionnement : -35°C à 45°C
- Protection : IP32
- Poids : 2kg
- Méthode de communication : RS485(RJ12) / BlueTooth
- Dimensions : L245*W180*H82.5 mm
Compatibilité avec les batteries
Le régulateur est compatible avec tous les types de batteries usuelles : plomb, gel, LiFePO4 etc...
Dans notre test, nous allons utiliser une batterie de type AGM en 12V.
Sécurité
Disposant d'une protection IP32 (bien protégé contre la poussière et offre une certaine résistance à l'humidité, mais n'est pas étanche à l'eau), le régulateur bénéficie aussi de plusieurs protections, permettant une utilisation en toute sérénité :
- court-circuit
- survoltage
- surpuissance
- température trop élevée
- inversion de polarité

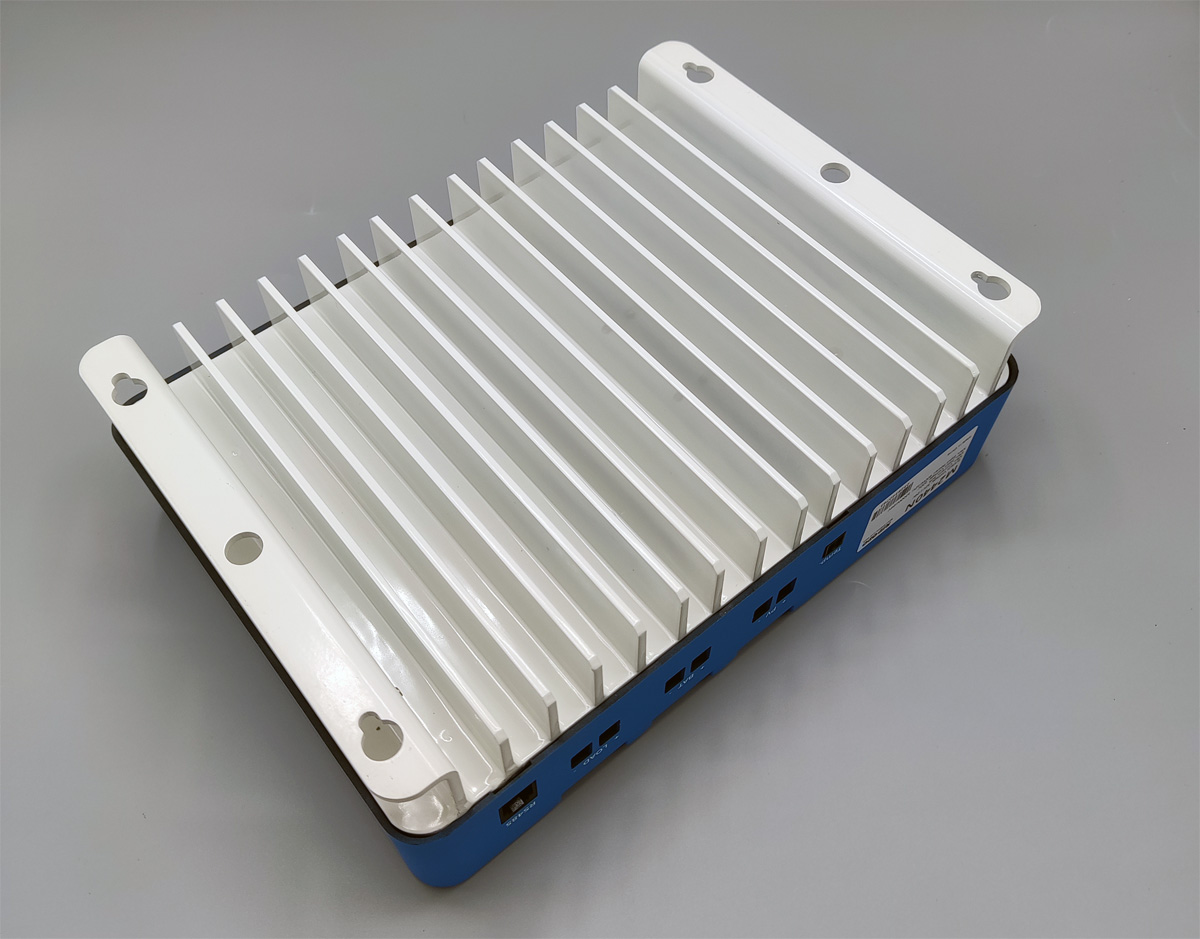

Le régulateur dispose d'un énorme dissipateur thermique dans son dos, permettant d'évacuer efficacement la chaleur produite par le boitier.

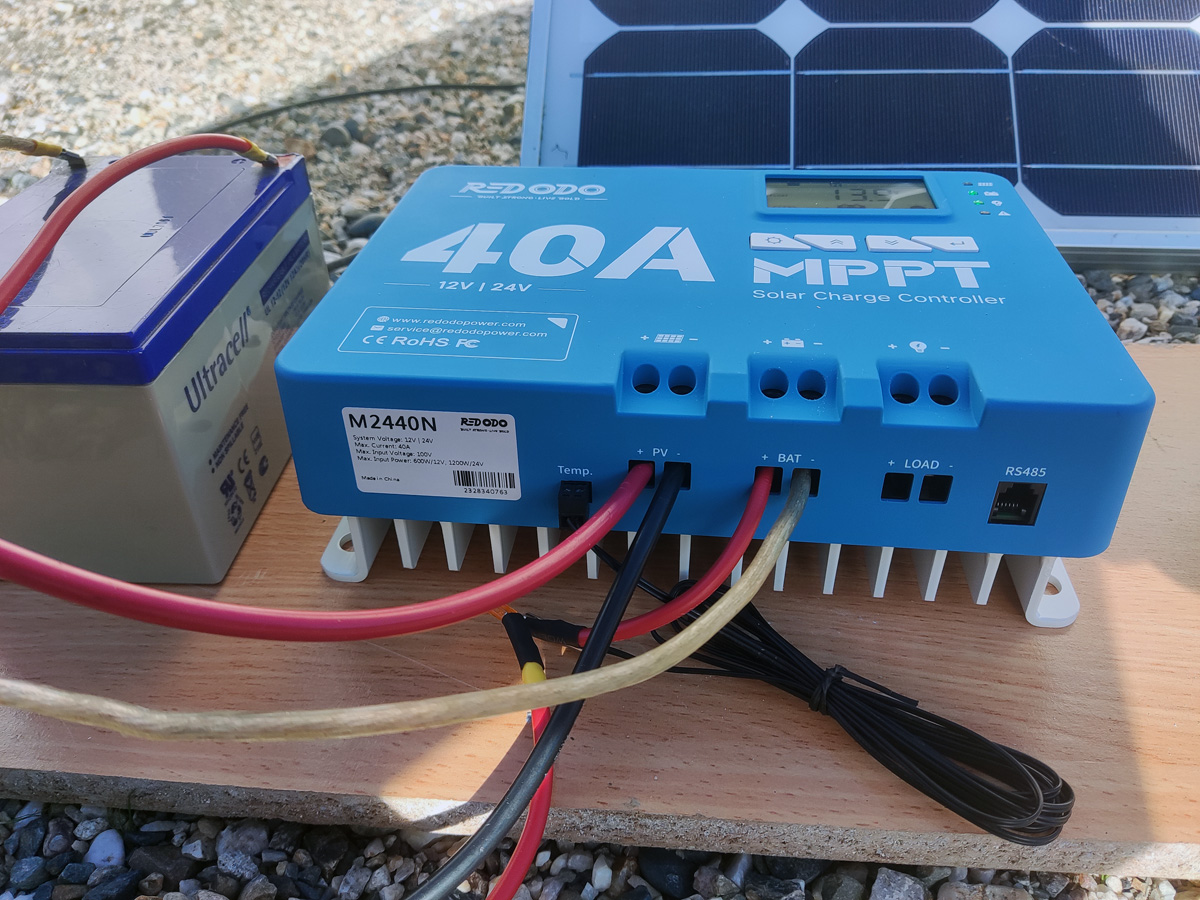

Branchements
Nous notons la présence de trois borniers, qui servent à connecter :
- PV : le panneau solaire
- BAT : la batterie
- LOAD : si besoin, une sortie stabilisée
Les deux autres prises servent à connecter la sonde de température (prise Temp), et la deuxième est une prise au standard RS485 (protocole série, échange de données) dont nous ne nous servirons pas (disposant du Bluetooth, qui est plus simple d'usage !).
La sonde de température ne sera utile que pour les batteries au plomb. Elle devrait normalement être collée via un sticker sur la batterie elle-même, ce que j'ai omis de faire sur les photos.

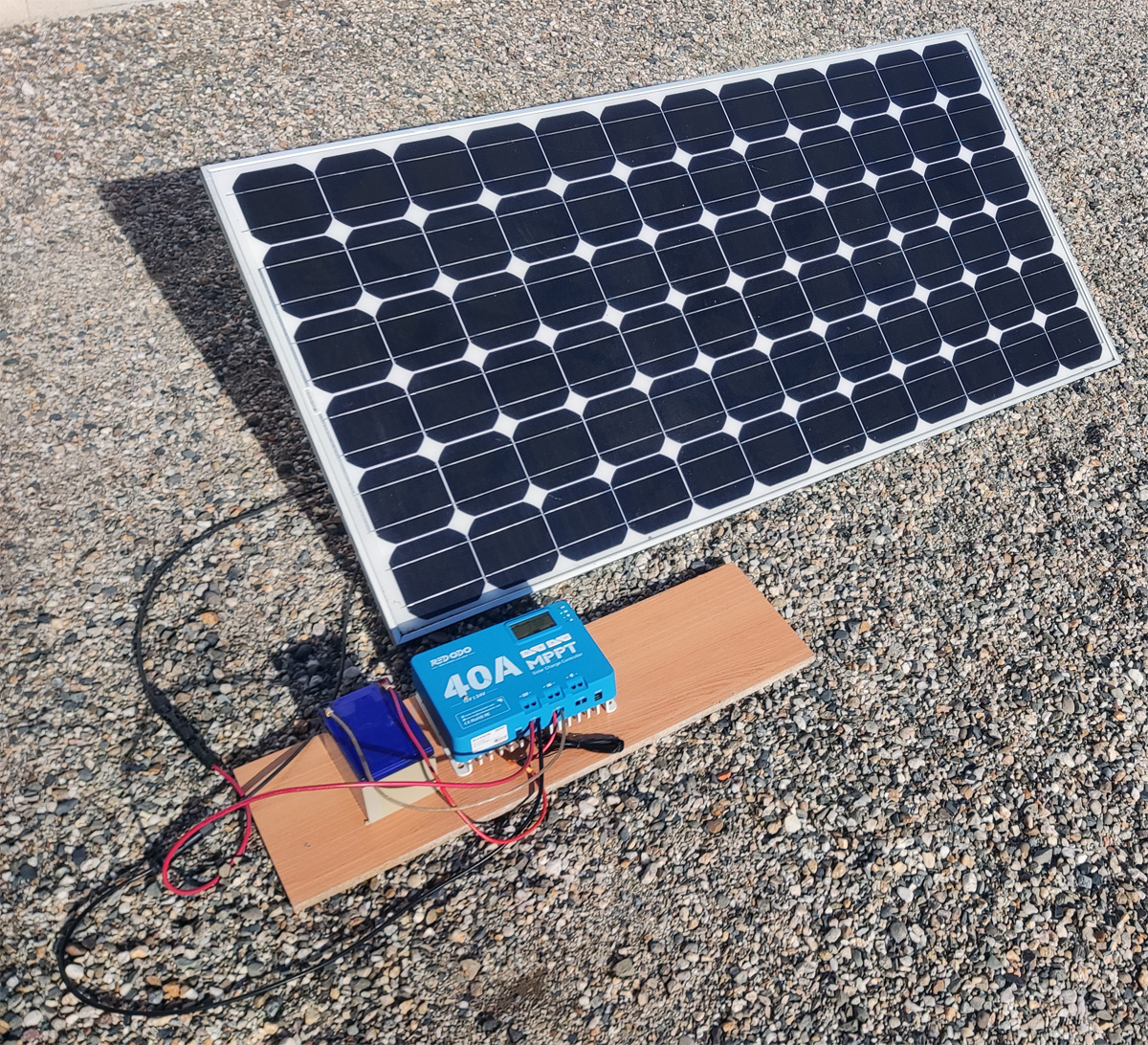

Comme vu plus haut, nous allons connecter une batterie AGM sur le bornier BAT. Concernant la partie solaire, nous disposons d'un panneau de 180 watts qui ira sur le bornier PV.
Pour un premier test, nous ne connecterons rien sur la sortie stabilisée (LOAD), cela fera l'objet d'un nouvel article.
Précautions
Nous allons placer un fusible entre le régulateur et la batterie, d'une valeur minimum de 40A (le manuel conseille entre 48 et 60A).
Nous placerons également une diode anti-retour entre le panneau et le régulateur.
Le manuel recommande la pose d'un coupe-circuit entre le panneau solaire et le régulateur, cela peut en effet être une bonne idée.
Il est indispensable de connecter en premier la batterie au régulateur, et ensuite le panneau solaire au régulateur.
Utilisation
Type de batterie
Le réglage à faire en tout premier lieu, via les boutons présents en façade du régulateur, concerne le type de la batterie qui est connectée, ainsi que son voltage nominal (12/24v). Dans notre cas nous allons choisir SEL (sealed), ce qui correspond le mieux à une batterie AGM, avec un voltage de 12V.
Sachant qu'il est toujours possible de rentrer des paramètres personnalisés concernant les différentes tensions réglables, via l'application sur le téléphone.

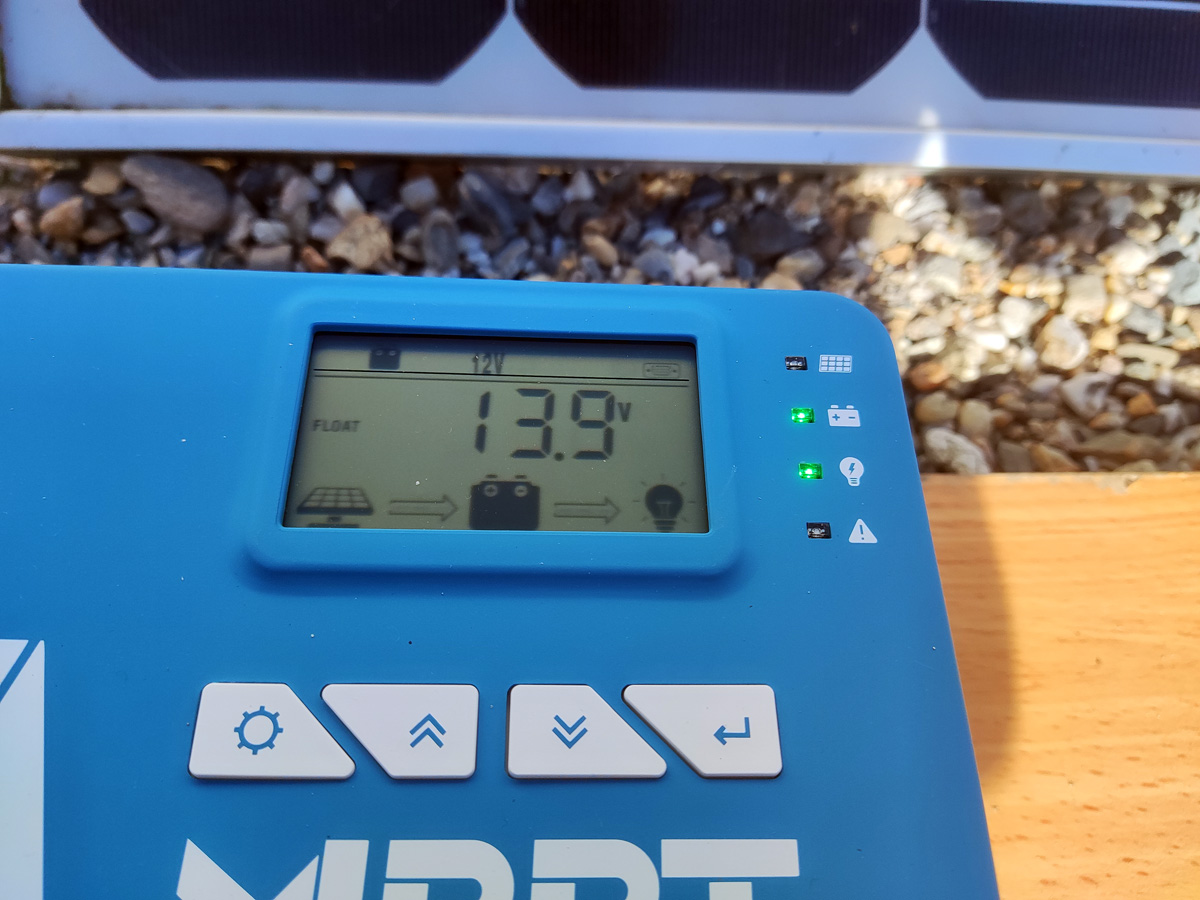

Ecran LCD
L'écran permet de prendre connaissance d'un coup d'oeil du voltage actuel de la batterie, ainsi que de la phase du chargement (boost, maintien etc...).
Il permet également de voir si la sortie stabilisée est active ou non.
Bluetooth
La connexion bluetooth se fait sans soucis, via l'application Redodo, disponible sur IOS et Android. Vous avez ensuite accès aux informations en direct sur l'état de la batterie, de la charge, et de la sortie stabilisée. Vous pouvez également régler via l'application le type de batterie, et si vous le souhaitez, les différents seuils de tensions (charge, maintien, etc...).
Charge
Dans notre test, la recharge de notre batterie s'est effectuée sans aucun problème, avec une phase de charge puis une phase de maintien.
De plus, la puissance du panneau a fait que la recharge a été rapide.
Téléchargements
Vous pourrez télécharger les deux manuels disponibles en anglais en cliquant sur les liens suivants :
Conclusion
Je suis pleinement satisfait de ce régulateur, et j'envisage par la suite d'investir dans d'autres produits de leur gamme, notamment une batterie LifePo4.
Dans un prochain article, nous verrons comment nous servir de ce régulateur pour alimenter des appareils en 220V.
Vous pourrez vous procurer ce régulateur au meilleur prix à cette adresse. Utilisez le code de réduction SERGENTBRICO pour avoir 5% de réduction sur votre commande !
